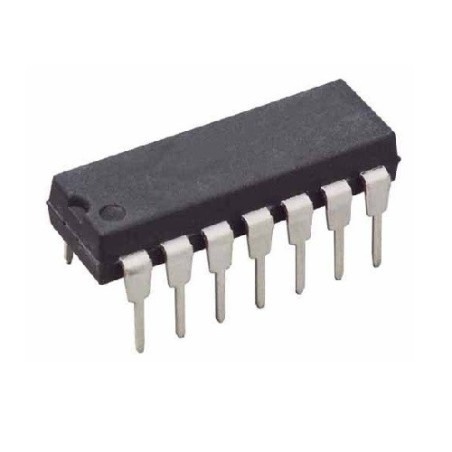

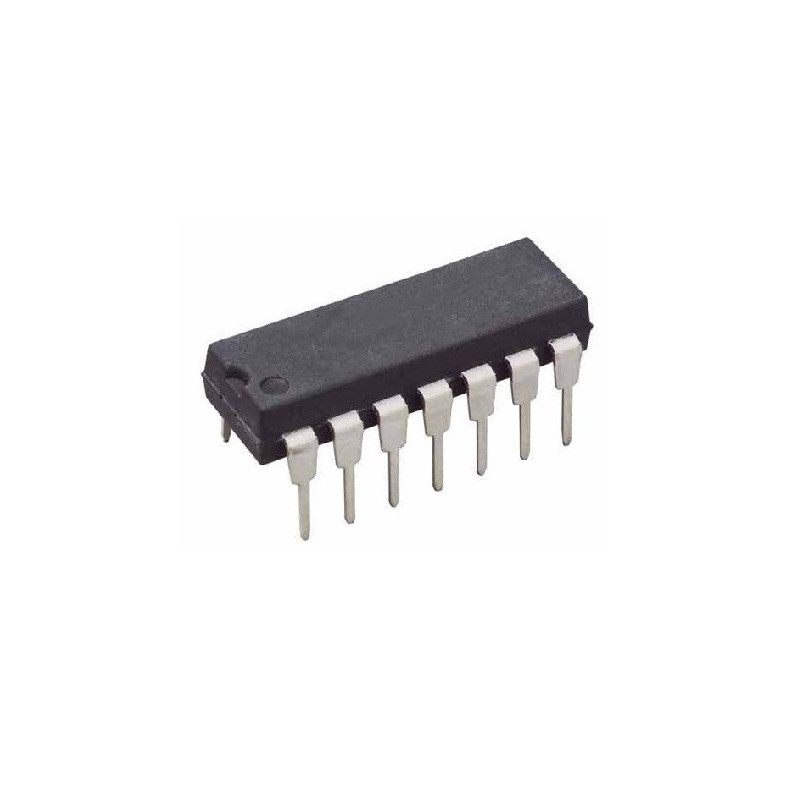

74HC08 Compuerta AND 2 entradas
$10.00
36 en stock
Sin impuestos
El integrado 74HC08 contiene 4 compuertas AND de 2 entradas y 1 salida.
Tensión de alimentación: 2V a 6V
Operador: AND
Corriente de salida: 25mA
Descripción de terminales:
Pin 1: la entrada A de la compuerta 1.
Pin 2: la entrada B de la compuerta 1
Pin 3: el resultado de la operación de la primer compuerta.
Pin 4: la entrada A de la compuerta 2.
Pin 5: La entrada B de la compuerta 2.
Pin 6: el resultado de la operación de la segunda compuerta.
Pin 7: GND
Pin 8: el resultado de la operación de la cuarta compuerta.
Pin 9: la entrada B de la compuerta 4.
Pin 10: la entrada A de la compuerta 4.
Pin 11: el resultado de la operación de la tercer compuerta.
Pin 12: la entrada B de la compuerta 3.
Pin 13: la entrada A de la compuerta 3.
Pin 14: VCC.
