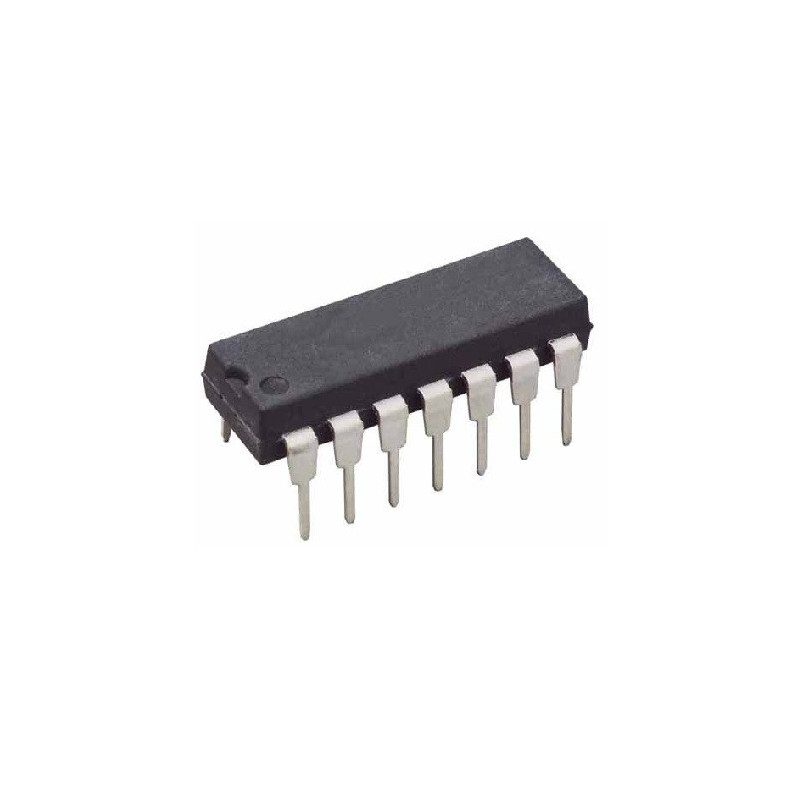

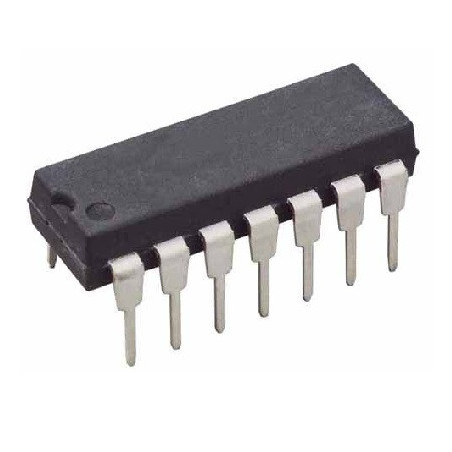

![74LS14 Compuerta NOT Schmitt Trigger](https://kinetronica.com/56-medium_default/74ls14-compuerta-not-schmitt-trigger.jpg)
![74LS14 Compuerta NOT Schmitt Trigger](https://kinetronica.com/56-medium_default/74ls14-compuerta-not-schmitt-trigger.jpg)
Debido a la acción Schmitt Trigger tiene diferentes niveles de umbral de entrada para señales positivas (VT+) y negativas (VT-)
Tensión de alimentación: 5V
Operador: NOT
Alta inmunidad al ruido.
Descripción de terminales:
Pin 1: la entrada de la compuerta 1.
Pin 2: la salida de la compuerta 1.
Pin 3:la entrada de la compuerta 2.
Pin 4: la salida de la compuerta 2.
Pin 5: la entrada de la compuerta 3.
Pin 6: la salida de la compuerta 3.
Pin 7: GND
Pin 8: la salida de la compuerta 4.
Pin 9: la entrada de la compuerta 4.
Pin 10: la salida de la compuerta 5.
Pin 11: la entrada de la compuerta 5.
Pin 12: la salida de la compuerta 6.
Pin 13: la entrada de la compuerta 6.
Pin 14: VCC.
